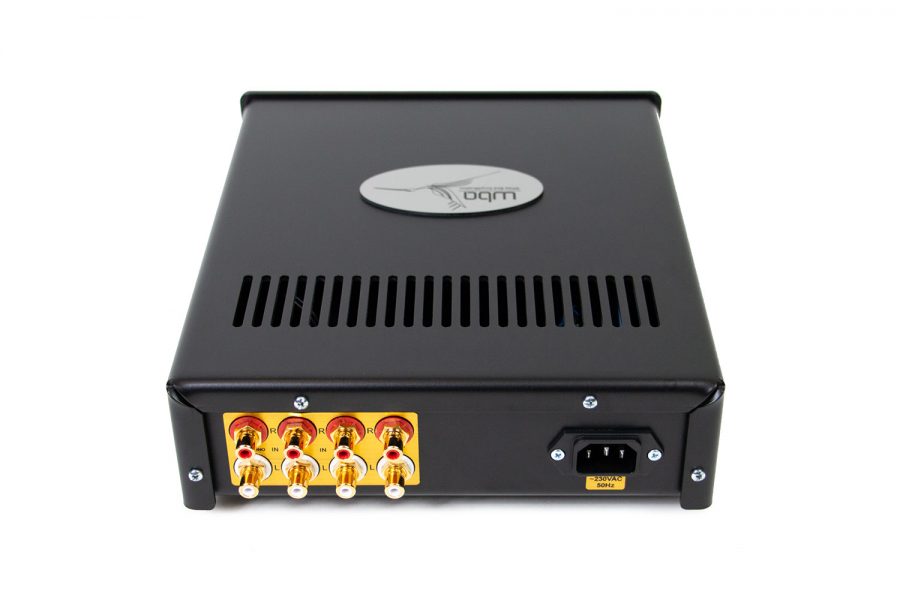

  • Pheonix-Source-Selector-Back-Top
  • Pheonix-Source-Selector-Back

Phoenix – Source Driver

Phoenix – moduł sterujący źródłami sygnału w tym (opcjonalnie) sygnałami z gramofonowych wkładek typu MM. Sygnał z wejścia gramofonowego podawany jest na aktywny układ elektroniczny, który odpowiedzialny jest za wzmocnienie napięciowe oraz korekcję wyrównawczą pasma zgodnie z międzynarodową normą RIAA. Poza dostosowaniem sygnałów z wkładki gramofonowej typu MM do charakterystyki standardowych sygnałów liniowych (takich jak np. CD, DAC) Phoenix daje możliwość wyboru kilku źródeł w sytuacji gdy wzmacniacz mocy (do kolumn lub słuchawkowy) posiada jedno lub niewystarczającą liczbę wejść sygnałowych.

  • Typ: pasywny + opcjonalnie sekcja Phono Op-Amp OPA2111
  • Impedancja wejściowa sekcji Phono: 47,5kΩ
  • Impedancja wyjściowa secji Phono: < 100Ω
  • Amplituda napięcia wejściowego sekcji Phono: 1 mV – 10mV (max)
  • Zasilanie sekcji Phono: 2 x 12VDC
  • Zasilanie sekcji sterownika przekaźników: 1 x 5VDC
  • Wzmacniacz operacyjny sekcji Phono: OPA2111
  • Pobór mocy: 5W
  • Masa: 3kg
  • Wymiary: 310mm (szer.), 260mm (głęb.), 70mm (wys.)

980

Opis

Przełączanie sygnałów wejściowych odbywa się za pomocą przekaźników mechanicznych (najlepsza separacja sygnałów oraz transparentność) umieszczonych w bezpośrednim sąsiedztwie gniazd RCA. Pozwala to na uniknięcie prowadzenia sygnałów audio podatnych na zakłócenia do selektora na przednim panelu. Selektor na przednim panelu służy jedynie do sterowania niezależnymi od toru audio mikrokontrolerami, które wtórnie załączają odpowiednie przekaźniki co pozwala użytkownikowi wybrać źródło, które go interesuje.

W sekcji przedwzmacniacza gramofonowego ze sprzężeniem zwrotnym typu RIAA zastosowany został podwójny wzmacniacz operacyjny OPA2111. Zapewnia on wysoką precyzję tonów średnich oraz góry pasma, a także szybki i głęboki bas. Układ scalony nie jest wlutowany w płytkę z elektroniką, a umieszczony w dedykowanej podstawce co umożliwia użytkownikowi na jego samodzielną wymianę, a tym samym ingerencję w brzmienie. Do dyspozycji jest wiele zamienników np. TL072, NE5532, OPA2604 i wiele innych. Każdy model ma nieco inny charakter dźwięku.

Zasilanie preampu gramofonowego jest w pełni symetryczne (najlepsza kultura pracy i stabilność układu), filtrowane za pomocą elementów pasywnych oraz stabilizowane dodatkowo przez obwody elektroniczne zapewniające ograniczenie przydźwięku i brumu sieciowego do absolutnego minimum. Duże pojemności kondensatorów zasilających dodatkowo przyczyniają się do tego by przedwzmacniacz charakteryzował się jak najlepszymi właściwościami pracy co bezpośrednio przekłada się także na brzmienie.

Jako dodatkowa opcja możliwe jest wybranie w konfiguratorze zamówienia układu Burson Audio Supreme. Jest to odpowiednik zastosowanego w Phoenixie wzmacniacza operacyjnego zbudowany na elementach dyskretnych czyli podstawowych elementach elektronicznych. Szczegółowe informacje na temat układów Burson Audio można znaleźć na stronie producenta pod adresem: https://www.bursonaudio.com/

Selektor źródeł Phoenix można konfigurować według własnych potrzeb używając przy jego zamówieniu konfiguratora na stronie www.wbamp.com Może być on także dostosowany do obsługi sygnałów symetrycznych (np. 2 x XLR Stereo) lub mieszanych (np. 1 x XLR Stereo + 2 x RCA Stereo). Do wyboru jest także większa liczba wyjść oraz ich rodzaj (RCA, XLR lub XLR + RCA). Poza tym model Phoenix nie musi być wyposażony w przedwzmacniacz gramofonowy możliwe jest więc wiele praktycznych konfiguracji.

Informacje dodatkowe

Waga3 kg
Wymiary26 × 31 × 70 cm
